Jeder Tiefbauer kennt das Phänomen: Auf feuchtem Lehm oder schweren, bindigen Böden verliert eine Standard-Rüttelplatte plötzlich ihren Rhythmus. Sie fängt an zu springen, verliert den Vortrieb oder saugt sich regelrecht am Untergrund fest.
Die physikalische Ursache: Bei herkömmlichen Zwei-Wellen-Erregern entstehen durch die Rotation der Unwuchten nicht nur vertikale Kräfte, sondern auch Nickbewegungen. Wenn die Frequenz der Maschine mit der Eigenfrequenz des (nassen) Bodens kollidiert, entsteht ein unerwünschter „Spring-Effekt“. Die Energie geht unkontrolliert nach oben verloren, statt nach unten in den Boden.

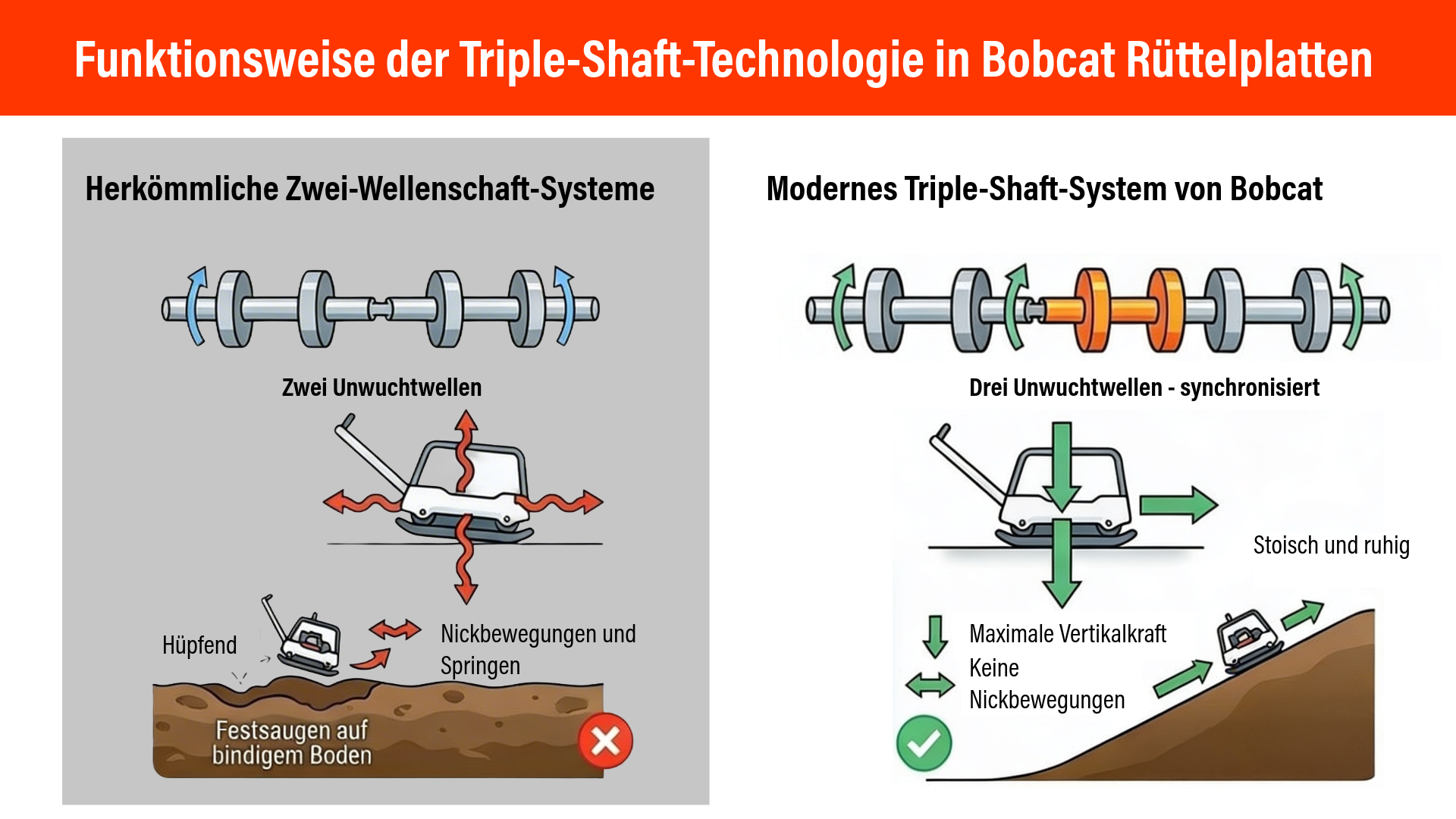

Strategie 1: Die mechanische Lösung (Triple-Shaft-Technologie)
Eingesetzt bei: Bobcat-Rüttelplatten
Der Ansatz hier besteht in der Mechanik. Durch das Hinzufügen einer dritten Welle im Zentrum des Erregers wird die Geometrie der Kräfte verändert.
-
Das Geheimnis: Die dritte Welle synchronisiert die beiden äußeren Wellen so, dass sich die horizontalen Kräfte, die normalerweise das „Kippeln“ der Platte verursachen, gegenseitig aufheben.
-
Der Effekt: Die Resultierende der Fliehkraft Fres wirkt fast ausschließlich vertikal. Die Platte läuft dadurch extrem ruhig und linear.
-
Vorteil auf der Baustelle: Selbst auf wassergesättigtem Boden „schwimmt“ die Platte nicht auf, sondern zieht konstant durch. Das macht sie zur „Bergziege“ bei Steigungen.
Strategie 2: Die hydraulische Präzision (Optimierte Zwei-Wellen-Technik)
Eingesetzt bei: BOMAG (BPR-Serie)
BOMAG zeigt, dass man das Problem auch ohne eine dritte Welle lösen kann – durch maximale Kontrolle über die vorhandene Mechanik.
-
Das Geheimnis: Statt einer starren mechanischen Kopplung nutzt BOMAG eine hochpräzise hydraulische Verstellung. Damit lässt sich der Phasenwinkel der beiden Wellen zueinander stufenlos verändern.
-
Der Effekt: Der Maschinist kann die Laufgeschwindigkeit und die Verdichtungskraft so feinfühlig dosieren, dass die Maschine gar nicht erst in den kritischen „Hüpf-Bereich“ kommt. Kombiniert wird dies mit einer speziellen Geometrie der Grundplatte, die den Schlamm-Effekt (das Festsaugen) minimiert.
-
Vorteil auf der Baustelle: Maximale Flexibilität. In Kombination mit dem ECONOMIZER sieht der Fahrer sofort, wann der Boden „fertig“ ist, und vermeidet so eine schädliche Überverdichtung, die oft zum Springen der Platte führt.
Der direkte Vergleich: Welche Technik für welchen Einsatz?
| Herausforderung | Triple-Shaft (Bobcat) | Hydraulische 2-Welle (BOMAG) |
| Bindige Böden (Lehm/Ton) | Exzellent – die mechanische Ruhe verhindert das Aufschaukeln. | Sehr gut – durch feinfühlige Drehzahl-/Phasenanpassung. |
| Steigungen | Unschlagbar – der lineare Vortrieb krallt sich in den Hang. | Stark – hohe Fliehkraftreserven sorgen für Schub. |
| Bedienkomfort | Einfach – die Maschine läuft „wie von selbst“ stabil. | Präzise – bietet dem Profi mehr manuelle Kontrolle. |
Fazit für den Praktiker
Ob man sich für das mechanische Wunderwerk der dritten Welle bei Bobcat entscheidet oder auf die hydraulische Präzision von BOMAG vertraut, hängt vom Fokus ab. Wer eine Maschine sucht, die stoisch und ruhig über schwierigste Böden marschiert, greift oft zum Triple-Shaft. Wer Wert auf Feedback-Systeme und bewährte hydraulische Vielseitigkeit legt, findet in der BPR-Serie sein Werkzeug.
Wichtig ist: Das „Hüpfen“ ist heute kein Schicksal mehr, sondern ein lösbares physikalisches Problem.
